ALT24-SUPER
Termostato electrónico con display digital LCD, para enfriamiento y/o calefacción, montaje en pared, 6 salidas digitales configurables para enfriamiento, calefacción, heat pump, velocidades del ventilador y 2 salidas proporcionales de 0/2-10 VDC, ajuste de setpoint y escala de 5°C a 35°C, opción de sensor de temperatura remoto para pared o ducto, con sensor infrarrojo para control remoto, alimentación a 24 VAC. Marca Meitav-Tec
Datos del Producto

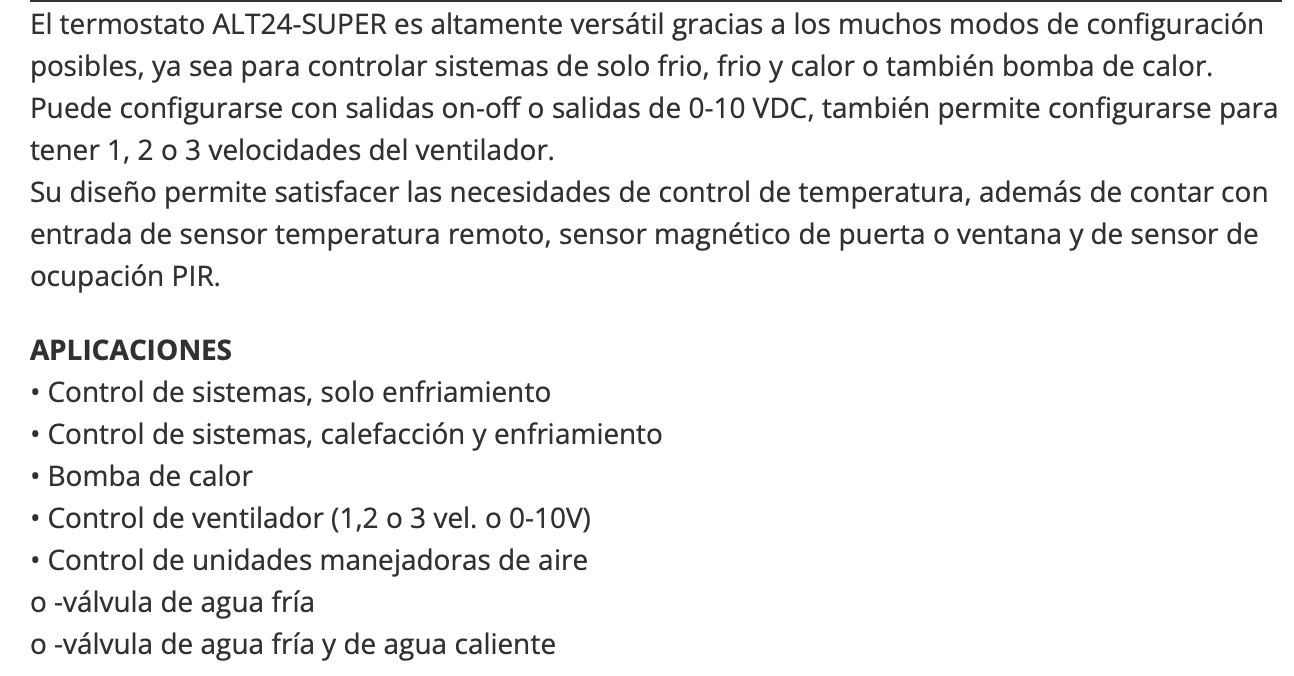

El termostato ALT24-SUPER es altamente versátil gracias a los muchos modos de configuración posibles, ya sea para controlar sistemas de solo frio, frio y calor o también bomba de calor. Puede configurarse con salidas on-off o salidas de 0-10 VDC, también permite configurarse para tener 1, 2 o 3 velocidades del ventilador.
Su diseño permite satisfacer las necesidades de control de temperatura, además de contar con entrada de sensor temperatura remoto, sensor magnético de puerta o ventana y de sensor de ocupación PIR.
APLICACIONES
• Control de sistemas, solo enfriamiento
• Control de sistemas, calefacción y enfriamiento
• Bomba de calor
• Control de ventilador (1,2 o 3 vel. o 0-10V)
• Control de unidades manejadoras de aire
o -válvula de agua fría
o -válvula de agua fría y de agua caliente

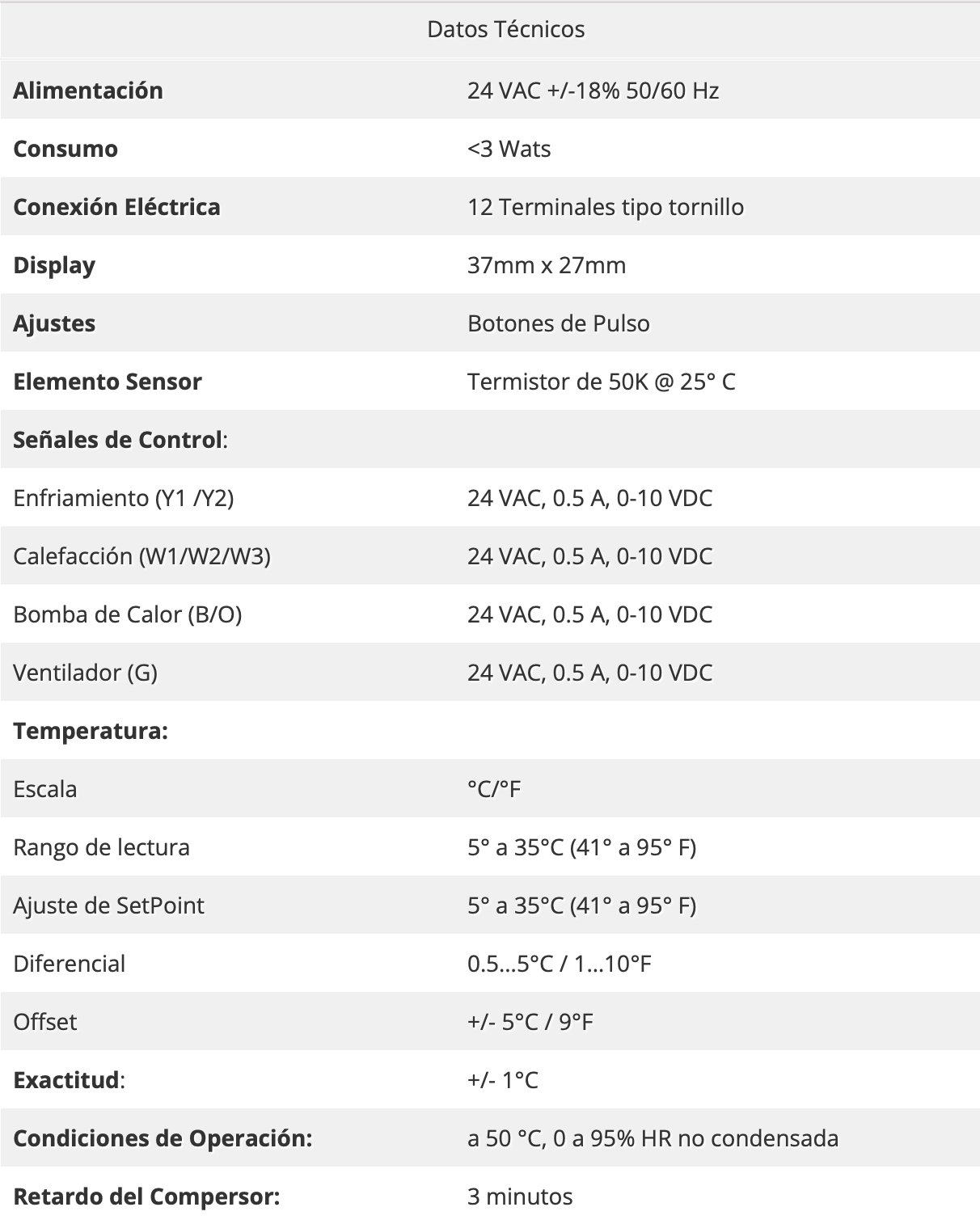

Datos Técnicos
| Alimentación | 24 VAC +/-18% 50/60 Hz |
| Consumo | <3 Wats |
| Conexión Eléctrica | 12 Terminales tipo tornillo |
| Display | 37mm x 27mm |
| Ajustes | Botones de Pulso |
| Elemento Sensor | Termistor de 50K @ 25° C |
| Señales de Control: | |
| Enfriamiento (Y1 /Y2) | 24 VAC, 0.5 A, 0-10 VDC |
| Calefacción (W1/W2/W3) | 24 VAC, 0.5 A, 0-10 VDC |
| Bomba de Calor (B/O) | 24 VAC, 0.5 A, 0-10 VDC |
| Ventilador (G) | 24 VAC, 0.5 A, 0-10 VDC |
| Temperatura: | |
| Escala | °C/°F |
| Rango de lectura | 5° a 35°C (41° a 95° F) |
| Ajuste de SetPoint | 5° a 35°C (41° a 95° F) |
| Diferencial | 0.5…5°C / 1…10°F |
| Offset | +/- 5°C / 9°F |
| Exactitud: | +/- 1°C |
| Condiciones de Operación: | a 50 °C, 0 a 95% HR no condensada |
| Retardo del Compersor: | 3 minutos |
